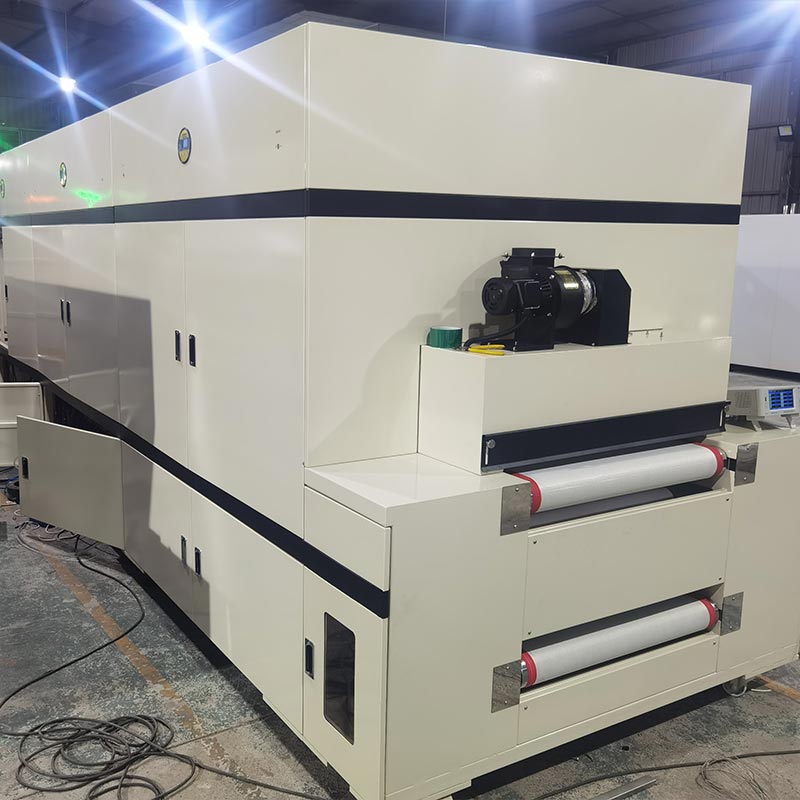

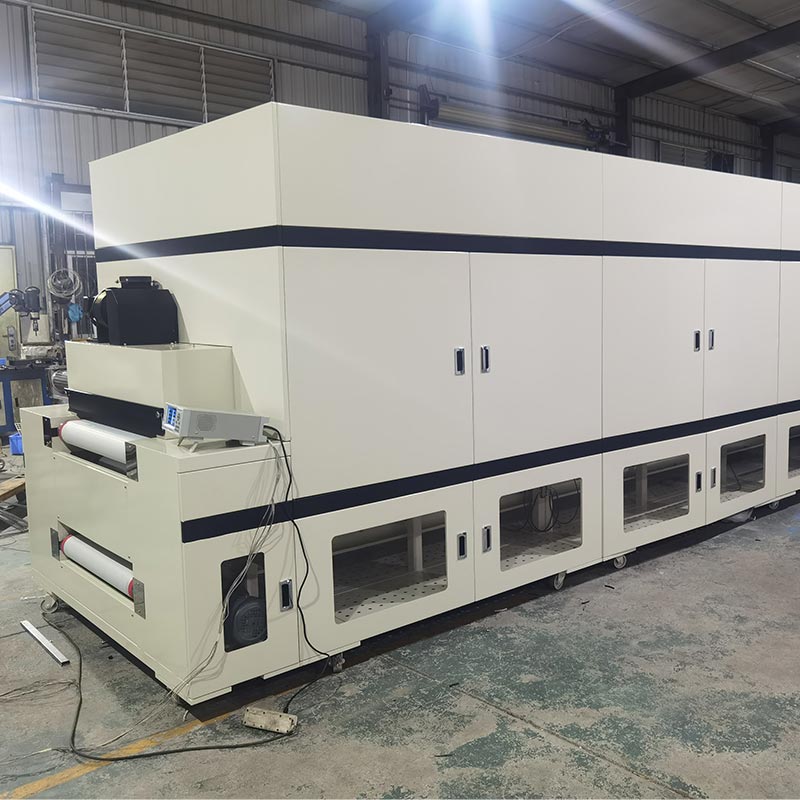

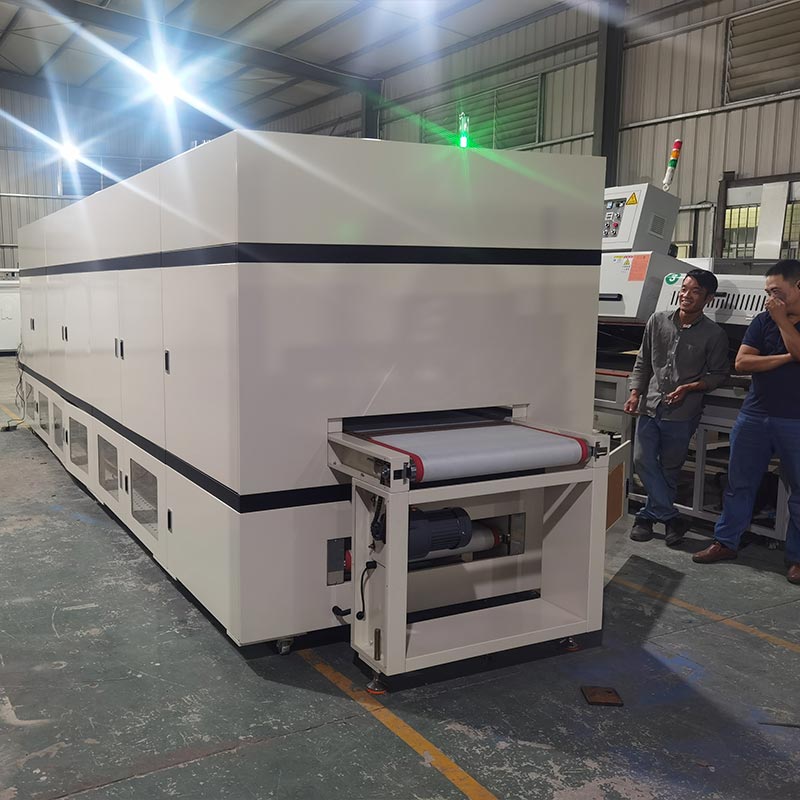

8m Kelas 100 Tunnel Oven

Ing China, Oven Tunnel 8m Kelas 100 Dingfeng bisa disesuaikan. Kothak kasebut dawane 8 meter lan didhukung dening sistem tenaga 88 kilowatt sing kuat. Iki nduweni desain modular lan khusus digawe kanggo pangatusan layar kelas donya lan baking komponen sing tepat. Dilengkapi sistem filtrasi penggemar suhu dhuwur lan memenuhi standar kemurnian udara ISO 5, mesthekake yen produk sampeyan ngliwati aliran panas tanpa polusi. Pelanggan sing dihormati saka kabeh ndonya, welcome sampeyan tuku produk iki saka pabrik ing China.

Kirim Pitakonan

Deskripsi Produk

Dingfeng DFHK7008's 8m Kelas 100 Tunnel Oven Pabrik Langsung nganggo sirkulasi udara panas sing ora nyedhot sing unik teknologi. Energi listrik diowahi dadi energi termal liwat komponen stainless steel majeng, lan banjur ditekan dening penggemar sirkulasi swara kurang liwat saringan udara efisiensi dhuwur 100 tingkat. Kita uga wis Integrasi lampu infra merah serat karbon vakum, ngrampungake proses saka RT nganti 100 ° C sajrone ≤15 menit. Delta DTE-10T modul suhu lan regulasi daya SCR bisa entuk kontrol suhu.

Maintenance lan Safety

Zona suhu nganggo desain lawang sisih, sing trep kanggo pangopènan lan reresik. Saben zona suhu dilengkapi inlet online luwes kanggo nggampangake exhaust saka gas sampah. Iku nyawiji mekanisme pangayoman lengkap kayata bocor, mundhut phase, overload, suhu ultra-rendah, lan tombol siji mandheg darurat kanggo njamin operasi stabil saka Oven Tunnel Industri 8 Meter.

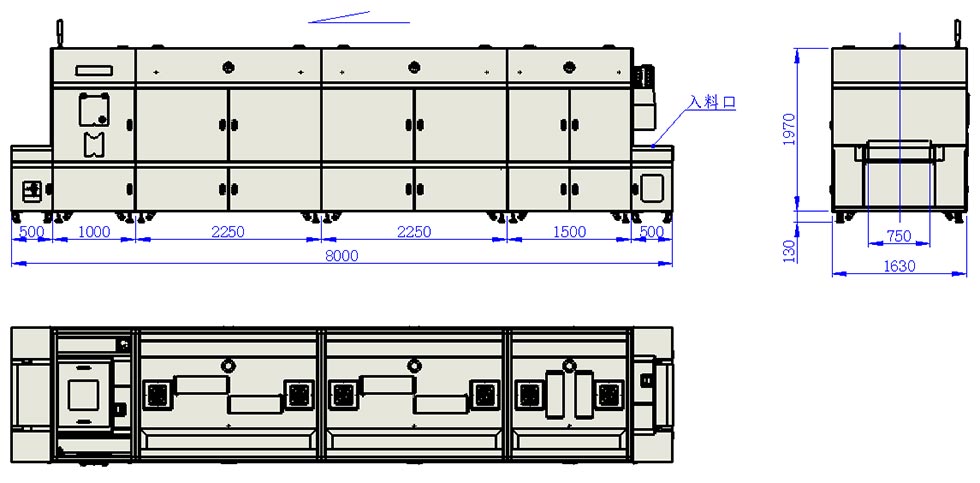

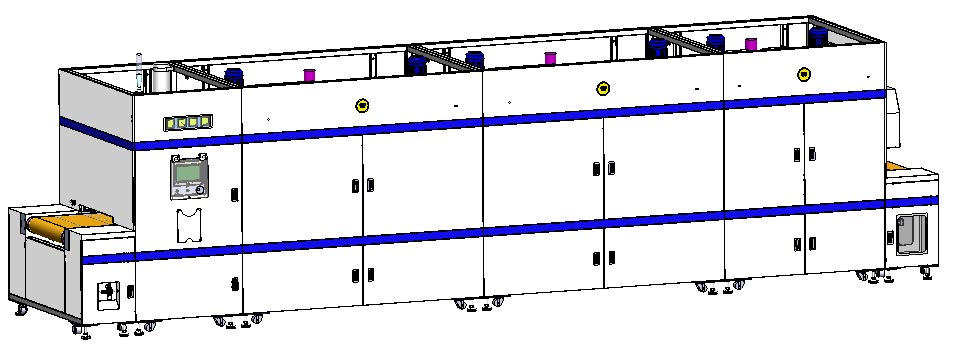

8m Class 100 Tunnel Oven

Parameter teknis utama

Ora.	Item	Spesifikasi
1	Model	DFHK7008
2	Sakabèhé Dimensi	L8000 * W1630 * H2100mm
3	daya	AC380V 88KW 50Hz
4	Dawane Inlet Efektif	500 mm
5	Zona 1 Panjang	1500mm * 1 bagean
6	Zona 2 & 3 Length	2250mm * 2 bagean
7	Cooling Zone Length	1000 mm
8	Outlet Length	500 mm
9	Jembar Conveyor Efektif	700 mm
10	Dhuwur Conveyor Efektif	0 ~ 80mm bisa diatur
11	Kacepetan Conveyor	0,5 ~ 3m / min bisa diatur
12	Dhuwur Kerja	900±30mm
13	Mode Curing	Sirkulasi Udara Panas
14	Curing Range Suhu	RT ～ 180 ℃
15	Keseragaman suhu	≤±3 ℃
16	Rate Pemanasan	RT ～ 100 ℃ ≤ 15 menit
17	Suhu lumahing Oven	≤Ambient +8 ℃
18	Mode Produksi	Produksi terus-terusan tanpa gangguan
19	Elemen Pemanas	Tabung pemanas baja tahan karat / lampu IR gelombang menengah
20	Sabuk Konveyor	Sabuk bolong Teflon tahan suhu dhuwur
21	Oven Natural Kab	3 stopkontak, diameteripun 4", ~0.8m³/min saben
22	Oven Limbah Gas Exhaust	2 stopkontak, diameteripun 5", ~9m³/min saben
24	Sistem pendinginan	Kelas 1000 FFU laminar cooling + ngisor low-noise centrifugal fan; 23m³/min, diameteripun 6", 1 stopkontak
25	Total Aliran Gas Limbah	~43m³/min
26	Kebersihan Oven	Kelas Statis 100, Kelas Dinamis 1000
27	Pangreksan Safety	Kebocoran, kakehan, over-suhu lan proteksi mandeg darurat
28	Angsal data	Akuisisi data MES & fungsi mindhai otomatis

Model komponen utama

Ora.	Jeneng Parts	Spesifikasi / Model	Brand & Asal
Bagian Mekanik
1	Nyopir Motor	CH32-400W-120-SZ 380V Horizontal, Poros Output Ø32 Horizontal	Merk Domestik
2	Teflon Conveyor Mesh Sabuk	Circ. Dawane 16700W750mm, Putih Susu, 11 Mesh, kanthi Strip Pandhuan Silikon, Jarak Pusat Pandhuan 720 mm	Merk Domestik
3	Kipas Sirkulasi Udara Panas	1.5KW-2P, Dawane Poros 190, Diameter Poros Ø24mm, Kacepetan 2800r/min	Merk Domestik
4	Filter HEPA Kab	L900W274T180mm Kelas100L900W424T180mm Kelas100	Merk Domestik
5	304 Tabung Pemanas Stainless Steel	1.2KW Tipe L 220V, 1.5KW Tipe L 220V	Merk Domestik
6	Lampu IR	Tabung IR Vakum Serat Karbon, 0.8KW * L845mm	Merk Domestik
7	Dipasang Blade Fan Wheel	10.5 Inch Tipe B, Lubang Poros Ø24mm	Merk Domestik
8	Kipas Angin Gas Kab	CY125 200W 220V, tengen 90 °	Merk Domestik
9	Kipas Sentrifugal Kab	CY180 750W Cast Iron Motor, kacepetan 2850r / min	Merk Domestik
10	Pengukur Tekanan Diferensial	0-300Pa	Merk Domestik
11	Rol Ketan Debu	Dawane 690mm, OD 94, ID 76, Pemotongan Tanpa Pisau, Viskositas Sedheng Dhuwur	Merk Domestik
12	Sealing Strip	KX-27(16x21)	Merk Domestik
Bagian Kontrol
13	Pemutus Sirkuit Bocor Bumi	3P+N-C250A	CINTA
14	Kontaktor AC	LC1N-1810 220V	Schneider
15	Kontaktor AC	LC1N-1210 220V	Schneider
16	Kontaktor AC	LC1N-4011 220V	Schneider
17	Thermal Overload Relay	LRN12N 5.5-8A	Schneider
18	Relay penengah	MY4NJ DC24V	OMRON
19	PLC	H5U-1614MTD-A8	Inovasi
20	Layar tutul	MT8102iE	Weinview
21	Modul Kontrol Suhu	DTE-10T	Delta
22	Sensor Suhu (Termokopel)	WRNT-01/02 K-Tipe	Hualing
23	3-Fase SCR Modul	J3-SCR-75LA	Aoyi
24	Inverter	220V 0.4KW, Shihlin, kanthi Fungsi Komunikasi	Shihlin
25	Inverter	380V 3.7KW, Shihlin, kanthi Fungsi Komunikasi	Shihlin

kaluwihan kita

Pelanggan bisa ngatur gambar adhedhasar syarat sing nyata. Oven Tunnel 8m Kelas 100 kanthi ketat karo standar pemurnian 1000-tingkat. Kabeh telung bagean saka zona suhu kanthi mandiri lan tepat dikontrol dening Delta PLC digabungake karo thyristor SCR, lan ditambah karo lampu inframerah adoh kanggo nambah kanthi cepet. ing efek curing. Oven dilengkapi filter sing efisien suhu dhuwur, lan bolong suhu dhuwur Teflon sabuk punika dilengkapi piranti kanggo nyegah penyimpangan lan rol bledug lengket ngresiki dhewe sing trep. Bagian cooling migunakake a Kipas aliran laminar tingkat ewu lan kipas knalpot sing dipeksa ing ngisor bisa kerja bareng, ngeculake hawa panas ing njaba. kanggo entuk efek pendinginan udara sing paling apik. Pelanggan bisa ngatur gambar adhedhasar kabutuhan nyata.

Dhukungan Konfigurasi

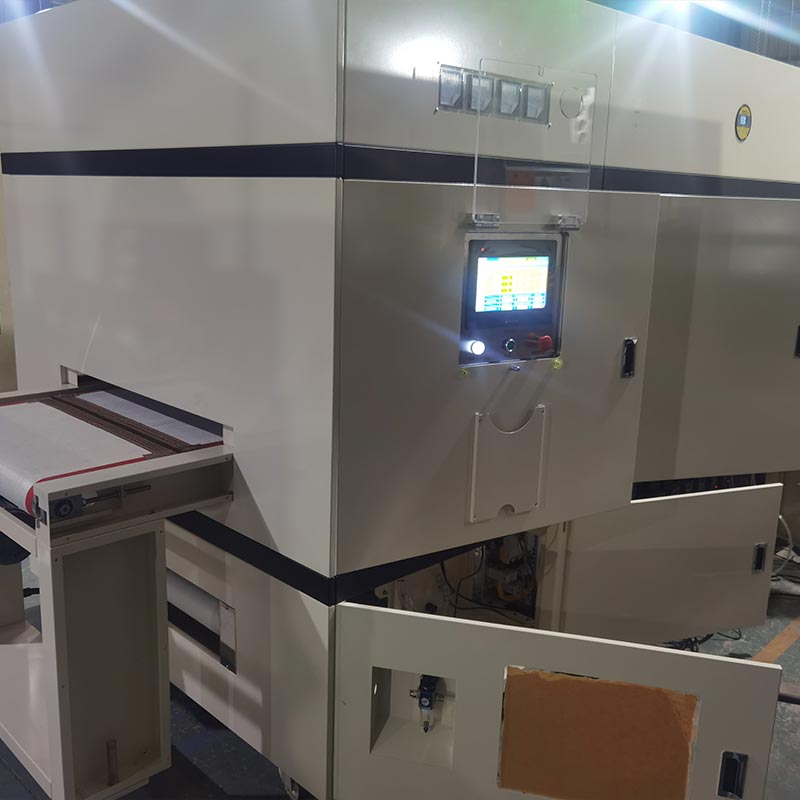

Arsitektur kontrol Semikonduktor Curing Furnace didhukung dening Inovance H5U PLC lan Weinview MT8102iE layar tutul, nyediakake industri 4.0 antarmuka kanggo koleksi data MES lan fungsi mindhai otomatis. Ing sistem kasusun saka kontaktor AC Schneider lan relay Omron, dipasang ing pager tahan bledug. Pilihan iki saka kualitas dhuwur komponen, digabungake karo inverter Schininger, mesthekake yen 700 mm sudhut Teflon sabuk bolong njaga Gamelan lan kacepetan undisturbed saka 0,5 kanggo 3 meter saben menit, nglindhungi wafer tliti lan PCBA saka geter utawa mekanik kejut.
