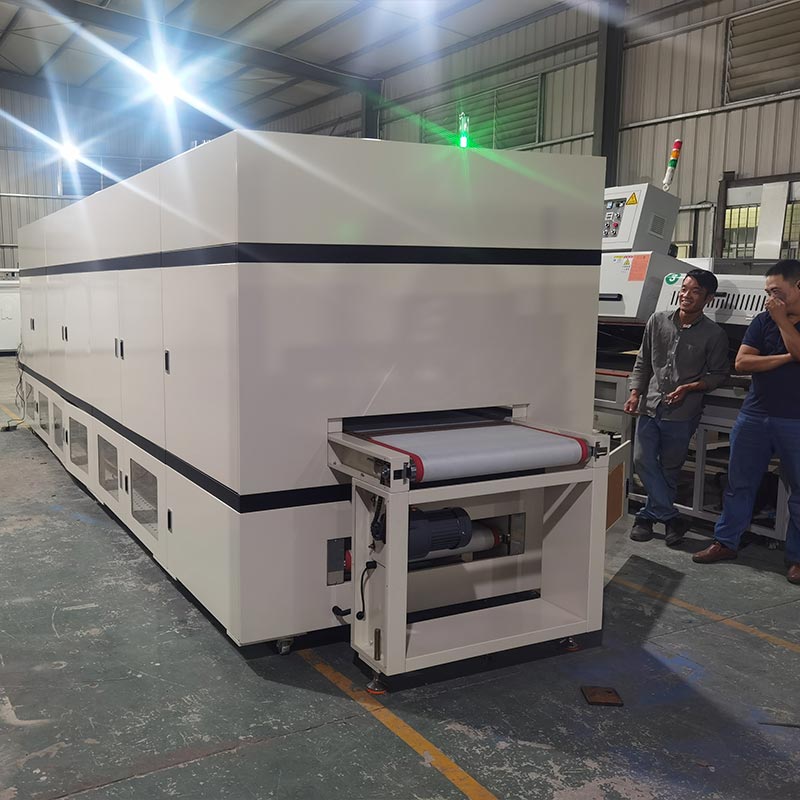

Papan Sirkuit Tunnel Oven

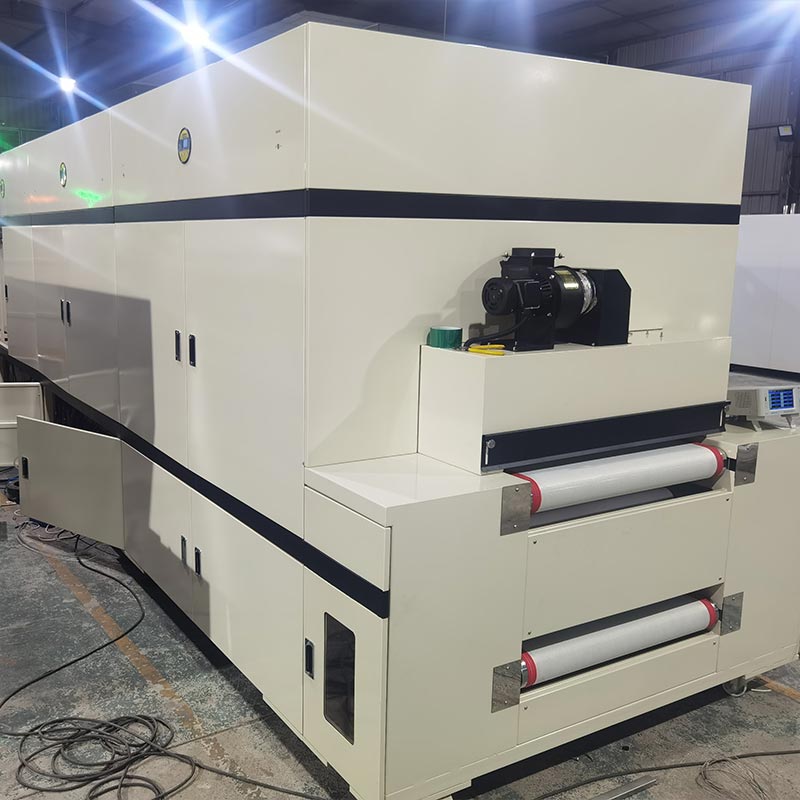

Kanggo entuk distribusi panas seragam ing Circuit Board Tunnel Oven, mung gumantung ing panas ora cukup; kontrol dinamika adi tepat uga perlu. Minangka Produsèn gedhe, Dingfeng wis dirancang pressurized sistem exhaust sing bisa mbentuk langsir online vertikal lan turbulen-free liwat jembaré sabuk conveyor 700-milimeter. Didorong dening motor sumbu dawa 2.2 kilowatt lan impeller SUS304 12 inci, bisa menet hawa panas sing diresiki menyang pori-pori cilik saka papan sirkuit multi-lapisan. Iki penting banget kanggo sirkuit dicithak fleksibel, amarga bisa stabil landasan entheng, saéngga kanggo teka menyang kontak karo sabuk bolong Teflon, Nyingkiri ing fenomena osilasi lan gerakan sing umum katon ing oven konveksi standar.

Prinsip kerja

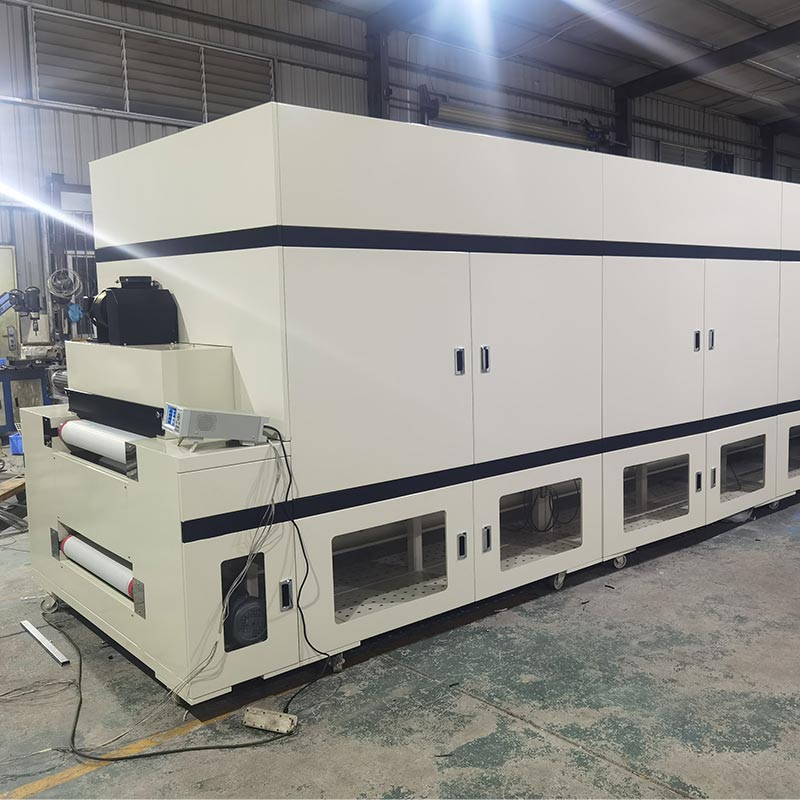

Oven Papan Sirkuit model DFHK7008 nggunakake tabung pemanas stainless steel kanggo dadi panas. Iku digabungake karo kurang-gangguan panas penggemar sirkulasi udara lan teknologi ventilasi udara bali ing ngisor kothak. Hawa panas, sawise diproses dening Filter efisien suhu dhuwur, ditekan kanthi rata ing permukaan produk. Bisa entuk otomatis kontrol suhu, suhu pancet, lan mandeg otomatis ing over-suhu, nampilaken safety, penak, perlindungan lingkungan, lan konservasi energi. Ing njero oven kabeh digawe saka cermin-rampung piring stainless steel. Lapisan insulasi diisi katun insulasi aluminium asam silikat 120K. Ing ngirim nggunakake kualitas dhuwur Teflon tahan suhu dhuwur bolong sabuk, lan dilengkapi controller lan konverter frekuensi sing dikontrol dening sistem kontrol listrik voltase rendah.

Kualitas konfigurasi

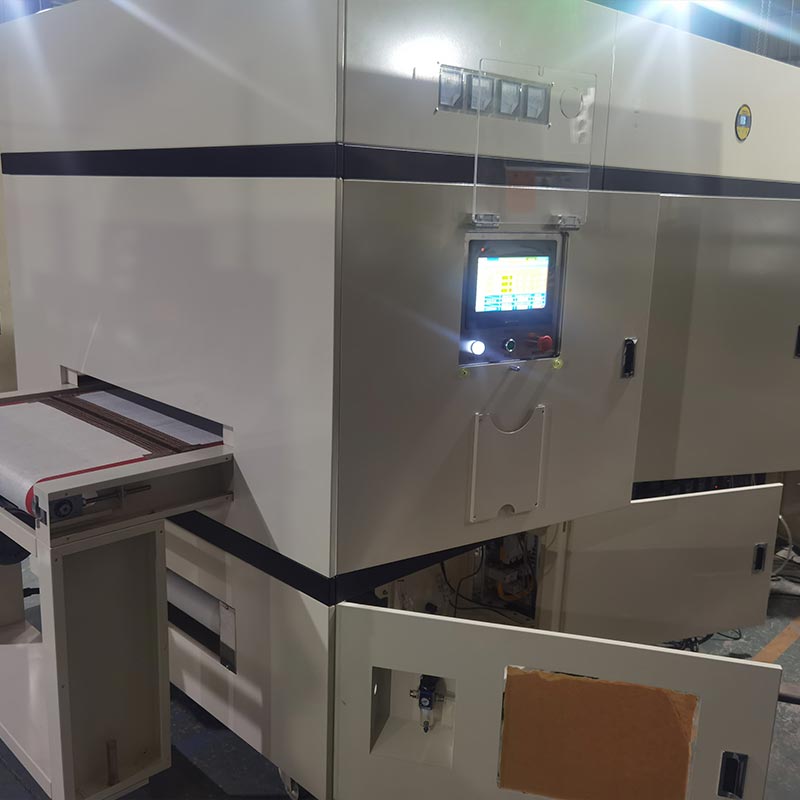

Sistem kontrol listrik saka Circuit Board Tunnel Oven dilengkapi komponen saka merek ndhuwur loro ing ngarep lan luar negeri, kalebu Mitsubishi H5U-1614MTD-A8 PLC, layar tutul MT8102iE, modul kontrol suhu DTE-10T, lan K-type WRNT-01/02 probe kanggo pangukuran suhu sing tepat saka bagean eksekusi pemanasan. Fase telu modul silikon kontrol J3-SCR-75LA mimpin kanggo regulasi daya stabil. Ing babagan sistem transmisi, loro konverter frekuensi Shilin (220V 0.4KW lan 380V 3.7KW) kanthi fungsi komunikasi lan seri Schneider komponen dilengkapi, kalebu 3P + N-C 250A bocor circuit breaker kanggo pangayoman daya total. Seri LC1N Kontaktor AC (1810, 1210, 4011) saka macem-macem spesifikasi tanggung jawab kanggo mbukak lan nutup saben sirkuit, lan digabungake karo relay termal LRN12N lan relay penengah MY4NJ kanggo njamin dhuwur banget. stabilitas lan safety saka operasi peralatan saka sumber menyang terminal.

Model komponen utama

FAQ

Q1: Kepiye oven iki nyegah "Efek Popcorn" ing baking PCB multilayer?

A: "Efek Popcorn" kedadeyan nalika kelembapan sing kepepet berkembang kanthi cepet. Oven Terowongan Papan Sirkuit  migunakake tanjakan pemanas linear sing dikontrol SCR. Kanthi kanthi tepat ngontrol tingkat kenaikan suhu, kita ngidini Kelembapan internal nyebar kanthi aman liwat lapisan pra-preg sadurunge tekan suhu sintering puncak, njamin ikatan interlaminar tetep utuh.

Q2: Apa aliran udara cukup kuat kanggo garing rasio aspek dhuwur liwat-bolongan?

A: Nggih. Plenum Bertekanan Down-draft kita dirancang khusus kanggo nyopir hawa panas menyang vias rasio aspek dhuwur. Ing meksa vertikal mesthekake yen online penetrates bolongan tinimbang mung skimming lumahing, kang penting kanggo dehidrasi lengkap sadurunge fase soldering utawa plating.

Q3: Apa kita bisa nggabungake oven terowongan iki menyang garis SMT kanthi otomatis?

A: Pancen. Mitsubishi PLC lan Frekuensi Konversi Motors dirancang karo reserved linkage TCTerms kanggo Konektivitas Industri 4.0. Data kecepatan lan suhu conveyor bisa disinkronake karo hulu sampeyan robot pick-and-place utawa stasiun inspeksi hilir, njamin alur kerja sing lancar lan otomatis.
