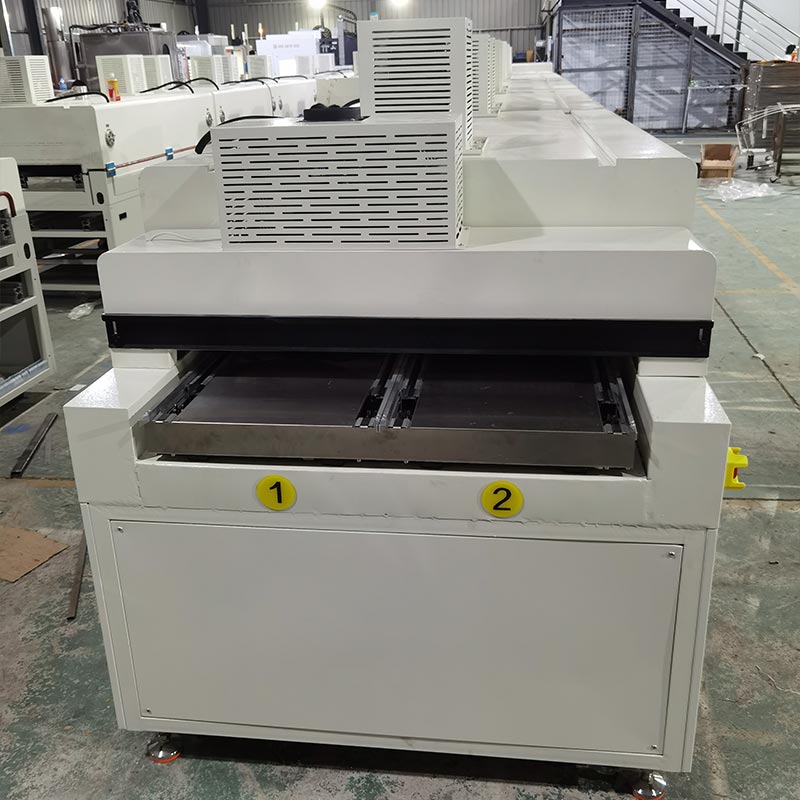

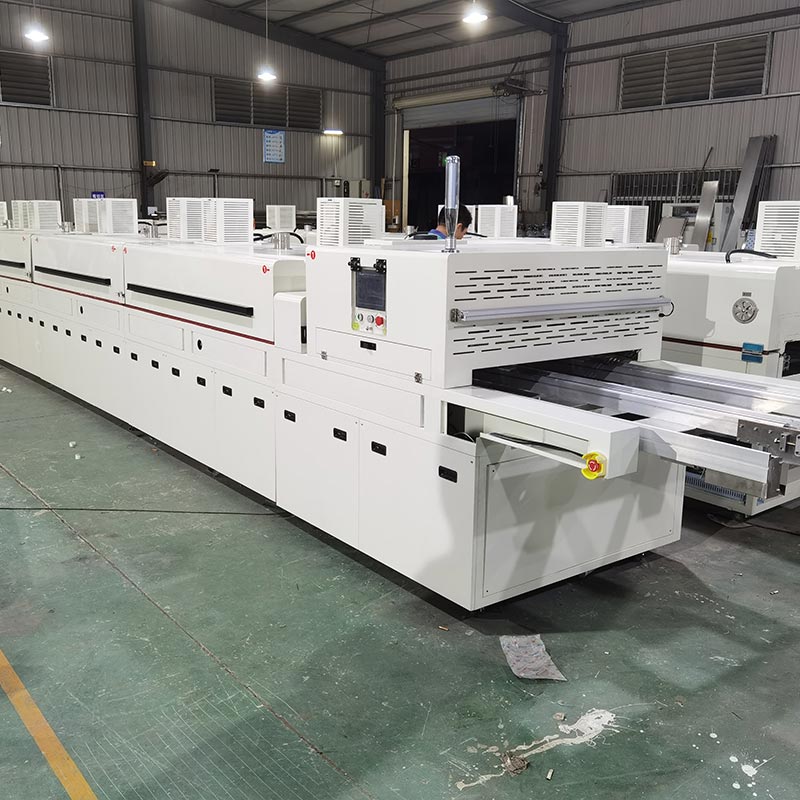

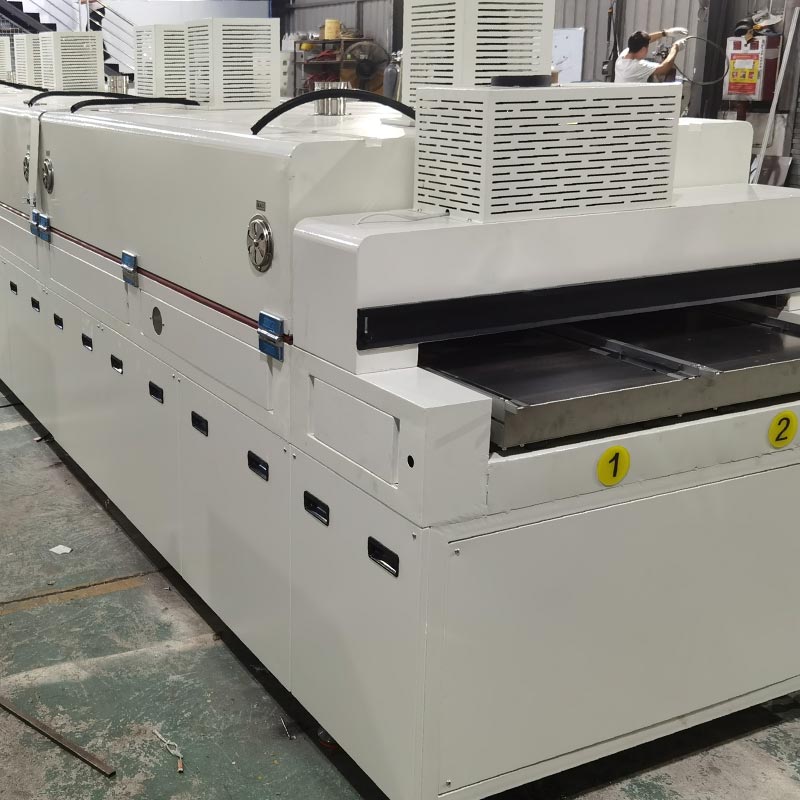

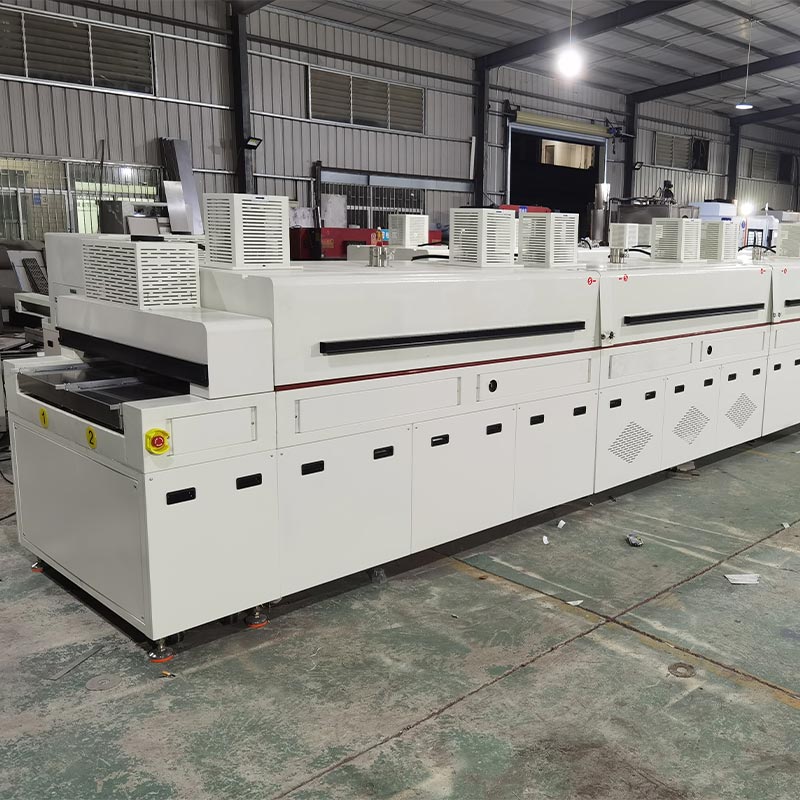

Multi-kacepetan Chain IR Tunnel Oven

Ing industri 3C lan elektronik sing cepet, efisiensi produksi gumantung marang integrasi pemanasan lan logistik sing lancar. Oven Tunnel IR Rantai Multi-kacepetan Dingfeng minangka solusi tugas berat kabeh cuaca sing dirancang khusus kanggo kinerja sing luar biasa. Kanthi keahlian termal luwih saka 20 taun, desain modular kita nggabungake sistem rantai multi-kacepetan SUS201 sing canggih lan dilengkapi rel pandhuan aluminium khusus, ngoptimalake sirkulasi operator otomatis. Minangka pabrikan lan pemasok Cina, kita nyedhiyakake produk bermutu iki kanggo para grosir ing saindenging jagad.

Kirim Pitakonan

Deskripsi Produk

Sampeyan bisa tuku Multi-speed Chain IR Tunnel Oven Bulk Order saka Dingfeng. Beda karo oven konveksi biasa, radiasi infra merah bisa nembus produk lan ngobati tinta lan resin saka njero. Kita uga wis dilengkapi a sistem sirkulasi volute stainless steel 10.5-inch sing dikembangake dhewe kanggo mesthekake yen hawa panas disebarake kanthi rata ing 460 mm sawetara jembaré efektif. Oven iki duwe limang zona pemanasan independen, dikontrol dening Delta PLC lan SSR modul, lan saged nyediakake distribusi panas pas dibutuhake kanggo kualitas dhuwur, ngruwat gelembung-free.

Parameter teknis utama

Ora.	Item	Spesifikasi
1	Model	DF-IR4613-2

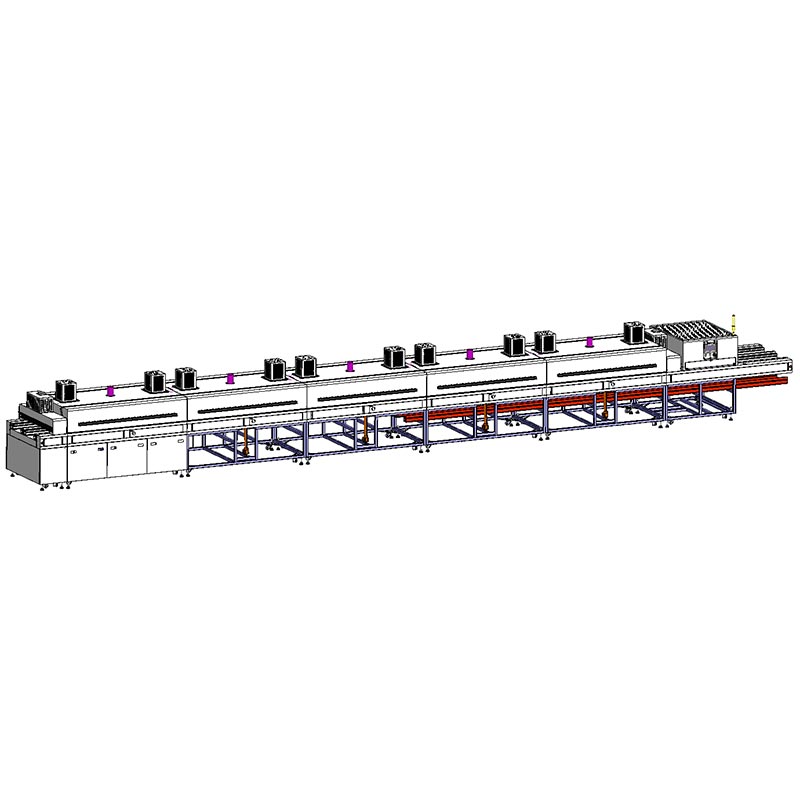

2	Sakabèhé Dimensi	L13000 * W1300 * H1720mm
3	daya	AC380V 68KW 50Hz
4	Dawane Inlet Efektif	200 mm
5	Length Zone Pemanasan	2000mm * 5 bagean
6	Dawane Outlet Efektif	1000mm (ekstensi rantai kaping pindho)

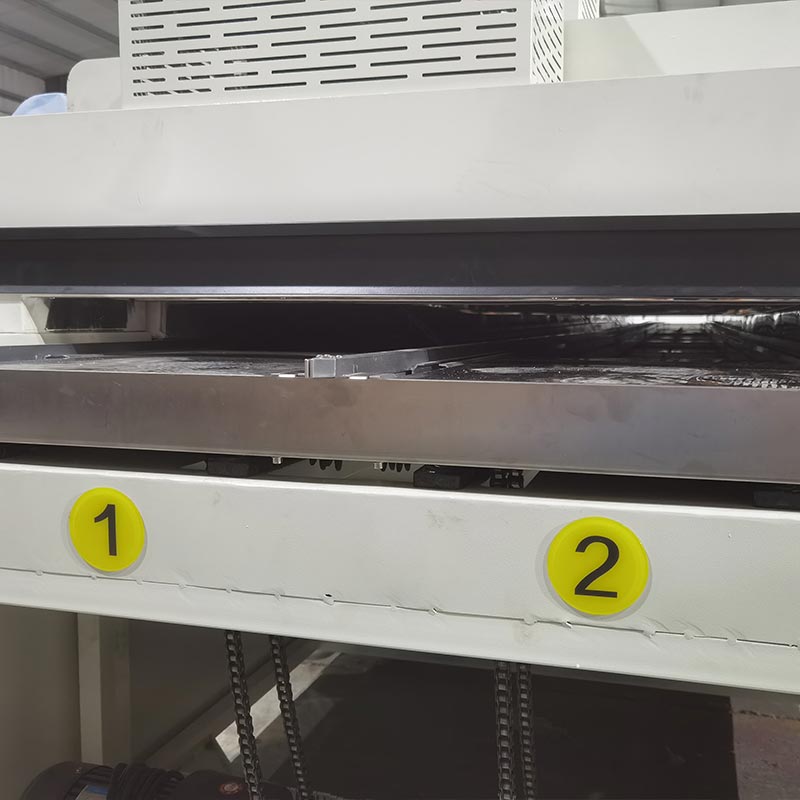

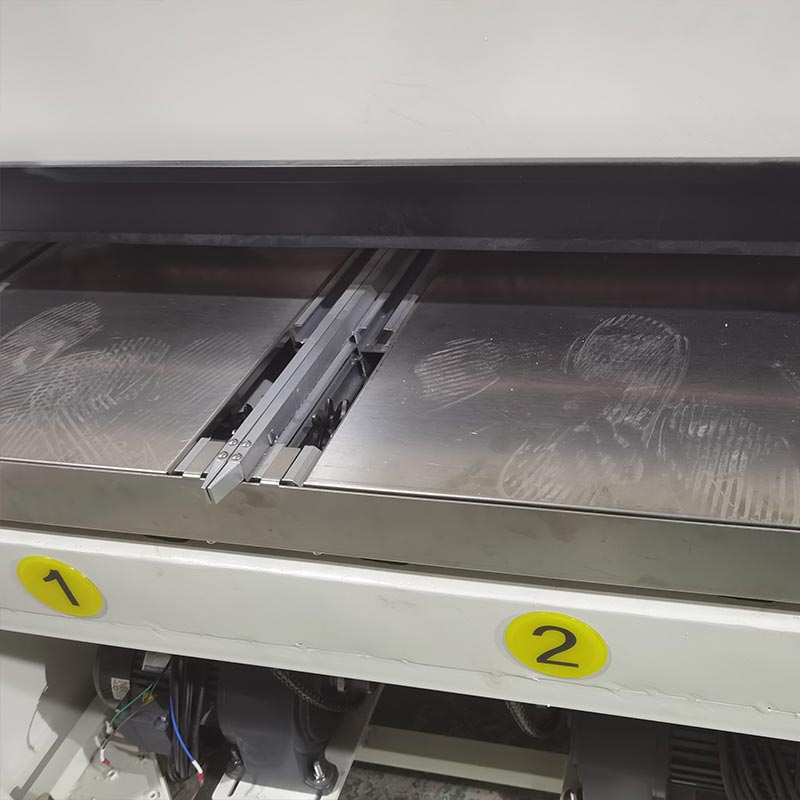

7	Jembar Conveyor Efektif	460mm * 2
8	Dhuwur Conveyor Efektif	0 ~ 50mm bisa diatur
9	Kacepetan Conveyor	0~3m/min luwes
10	Dhuwur Kerja	910 ~ 940mm luwes
11	Mode Curing	Sirkulasi Udara Panas + IR
12	Kontrol suhu	Delta PLC + Delta Modul Kontrol Suhu, Akurasi ± 0,5 ℃
13	Output Pemanasan	SSR Solid State Relay
14	Curing Range Suhu	RT ～ 180 ℃
15	Keseragaman suhu	≤±5 ℃
16	Suhu lumahing Oven	≤Ambient +8 ℃
17	Pemanas	Lampu Kristal Serat Karbon IR

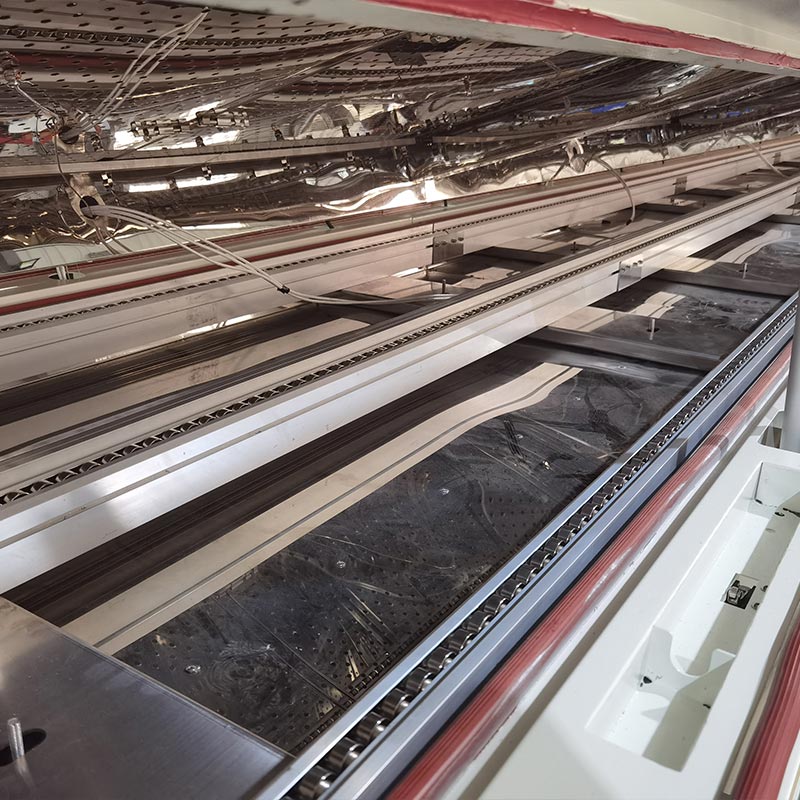

18	Sabuk Konveyor	SUS201-2.5 Chain kacepetan pindho
19	Dawane garis bali	8m, flush karo rel guide stopkontak ndhuwur
20	Reresik & Maintenance	tutup mbukak sisih elektrik
21	Curing Zone Natural Knalpot	5 stopkontak, diameteripun 4", ~0.8m³/min saben
22	Inlet / Outlet Limbah Gas Exhaust	2 stopkontak, diameteripun 5", ~9m³/min saben
23	Cooling produk	Cooling penggemar aksial kacepetan dhuwur + penggemar sentrifugal kurang swara ngisor; 23m³/min, diameteripun 6", 1 stopkontak
24	Total Aliran Gas Limbah	~45m³/min
25	Pangreksan Safety	Kebocoran, kakehan, over-suhu lan proteksi mandeg darurat

Fitur Desain

Tim netepi prinsip safety pisanan ing desain, mesthekake yen operator diwenehake aman lingkungan kerja. Kapercayan ing manufaktur modern adhedhasar data. Kita gabungke tutup tungku push rod listrik karo piranti cut-off pemanasan otomatis nalika mbukak. Oven Tunnel IR Multi-kacepetan kita dilengkapi karo a dhuwur-definisi 10.2-inch WayneView layar tutul, ngidini operator kanggo ndeleng suhu, conveyor belt frekuensi, lan output saiki ing wektu nyata. Sistem iki bisa nyimpen kurva suhu nganti 90 dina, nyedhiyakake traceability digital lengkap dibutuhake kanggo audit kualitas ketat lan optimasi proses.

Kaluwihan Kita

Oven Tunnel IR Chain Multi-kacepetan dirancang khusus kanggo entuk pemanfaatan ruang maksimal. Dawane 8 meter sabuk conveyor puteran saluran pindho nggampangake proses transportasi sing terus-terusan. Interioré digawe saka stainless steel mirror-rampung, kang ngalangi partikel saka Mudhun. Pigura digawe saka 40 # kelas industri profil baja lan diolah nganggo lapisan bubuk suhu dhuwur, njamin daya tahan sing dhuwur banget. Kanggo njaga a lingkungan kerja sing nyaman, kita nggunakake bahan insulasi silika-alumina 120K lan lapisan insulasi udara dual-fungsi, njaga cangkang kelangan lan hemat energi. ZDF-200 kita njamin yen produk tekan suhu kamar kanthi cepet sadurunge ninggalake baris produksi.

Meter konsumsi energi peralatan

Item	daya	Qty	Total
1-5 Sistem Pemanasan Zona	10.8KW	5 set	54KW
Conveyor Line Motor	1.5KW	2 set	3KW
Return Conveyor Motor	0.4KW	2 set	0,8KW
Exhaust Fan Kab	200W	2 set	0.4KW
Dipeksa Air Cooling	2KW	1 atur	2KW
Kipas Sirkulasi Udara Panas	0,75 KW / Unit	10 set	7,5KW
Total Daya	—	—	≈68KW
Daya Operasi Normal (ing suhu konstan)	—	—	≈40KW / jam
Requirement Air Supply	/	—	/
Konsumsi banyu	/	—	/

Skenario aplikasi

The Multi-speed Chain IR Tunnel Oven utamane digunakake ing skenario perawatan panas industri sing mbutuhake koordinasi karo piring peralatan kanggo ukuran gedhe, operasi baris perakitan terus-terusan. Isine ngruwat Papan PCB lan tuwa komponen baking ing lapangan semikonduktor elektronik, lithium baterei elektroda sheet pangatusan lan sel-suhu dhuwur tuwa ing industri energi anyar, komponèn nutupi ngruwat lan plastik part kaku relief annealing ing automotive lan lapangan piranti rumah tangga, uga pangatusan bahan kemasan ing industri panganan lan farmasi.
